产品特点
体积小,结构紧凑,外型美观
采用方便实用的水冷却方式
光束质量优异,可靠性高
散热优良,效率高,寿命长
可配专用电源,输出更稳定
应用范围
全固态激光器的泵浦源
材料加工
激光医疗
军事等大功率激光应用

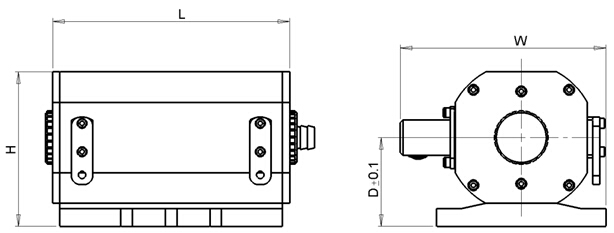

封装尺寸图(单位:毫米)
性能参数
型 号
NRS-Q2400
NRS-Q5000
NRS-Q6000
NRS-Q10000
单 位
光学参数(Tc=20℃)
峰值波长
1064
1064
1064
1064
nm
脉宽
50-250
50-250
50-250
50-250
μs
工作频率
≤1000
≤1000
≤1000
≤1000
Hz
单脉冲能量
>220
>500
>600
>800
mJ
出光高度
40
40
50
50
mm
晶体棒尺寸
Φ3×67
Φ5×90
Φ6.35×120
Φ6.35×150
mm
晶体棒端面
平面/增透
平面/增透
平面/增透
平面/增透
-
电学参数 (Tc=20℃)
阈值电流
<40
<40
<40
<40
A
峰值电流
≤200
≤200
≤200
≤200
A
工作电压
<30
<60
<70
<120
A
结构参数 (Tc=20℃)
体积(L*W*H)
78.2×95×65
102×115×87
133×116×87
160×116×90
mm
3
重量
≤1.0
≤1.5
≤2.0
≤3.0
Kg
极限值
工作温度 T
o
10~30
10~30
10~30
10~30
℃
存储温度 T
stg
-20~70
-20~70
-20~70
-20~70
℃
冷却方式
纯净水冷却
纯净水冷却
纯净水冷却
纯净水冷却
-
冷却水温度
20 ~ 25
20 ~ 25
20 ~ 25
20 ~ 25
℃
冷却水流量
≥6
≥10
≥12
≥16
L/min
冷却水压力
≤3
≤3
≤3
≤3
kg/cm
2
冷水机制冷量
≥1.5
≥3.6
≥4.0
≥6.5
kW
性能参数请下载:
NRS-Q2400/Q5000/Q6000/Q10000
注:性能参数若有调整,请以说明书为准。其它功率及特殊要求,请与我们的销售人员联系。

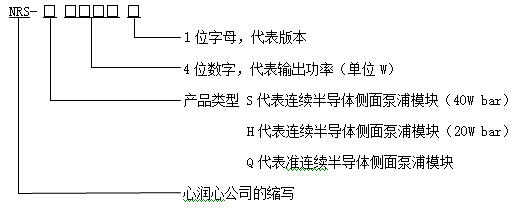

订购信息
